熱線:
021-59168372

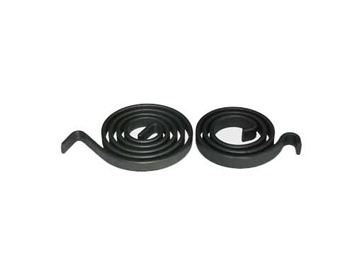

高分子自潤滑防腐蝕涂料盤簧涂層含有超細復合固體潤滑材料，單組份，常溫固化型，黑色，防銹性能好，降低設備噪音。防塵及防污染。涂裝簡單容易，持久有效。
涂層/料參數(shù):
| 1、表3.1 涂層工藝參數(shù)(供參考，以滿足表3.3的涂層性能參數(shù)為準) | |||
|
序號 |
項目 |
工藝參數(shù) |
|
|
1 |
組分比例 |
二硫化鉬 ：XYL（二甲苯）=1:0.1 重量比 |
|
|
2 |
預熱及固化時間和溫度 |
常溫固化；表干1-2小時，實干24-48小時，1天H硬度（中華鉛筆），7天2H硬度。 |
|
| 2、表3.2 涂料基本屬性及測試方法 | |||
|
序號 |
項目 |
基本屬性 |
測試方法 |
|
1 |
密度 |
1.1±0.1g/cm 3 |
GB/T 15223-94 20 oc |
|
2 |
固含量 |
28 ±2% |
GB/T 1725-2007，稱樣量(1±0.1)g, (200±2)oc,30min |
|
3 |
粘度 |
32-35s |
GB/T 1723-1993 25 oc |
|
4 |
摩擦系數(shù) |
0.06-0.12 |
ASTM D2714, 環(huán)-塊試驗機,壓強10MPA或 SH/T0190-92 |
|
5 |
主要成分 |
溶劑: 3io-混合溶劑43~45% |
此主要成分僅作參考 |
| 3、表3.3 涂層基本性能參數(shù)要求及測試方法 | |||
|
序號 |
項目 |
性能要求 |
測試方法 |
|
1 |
附著力 |
1級 |
GB/T 9286-1998 |
|
2 |
硬度 |
2H |
GB/T 6739-2006 |
|
3 |
干膜厚度 |
30-40 μm |
磁性厚度測試儀測盤片本體涂層厚,參考GB/T 13452.2-1992 |
|
4 |
粗糙度 |
Ra 0.8μm |
粗糙度儀測刀頭部位涂層，取樣長度0.8mm，評定長度：2I 段。 |
|
5 |
耐磨性(常溫) |
0.060±0.003g |
GB/T 1768-2006,砂輪型號:CS-10; (1000g/1000r) |
|
6 |
耐溶劑性 |
不露底材 |
GB/T 23989-2009，采用酒精溶劑擦試 |
|
7 |
5%鹽水測試 |
96小時不生銹 |
According to 2608678761 |
|
8 |
顏色標準 |
滿足PANTONE 425C 或 RAL 7021標準 |
目視符合上下線樣板 XXX_1&XXX_2,參考PANTONE 425C或RAL7021 |
|
9 |
外觀 |
均勻黑色，無雜質(zhì)，無明顯顆粒 |
目測符合圖片XXX要求 |
